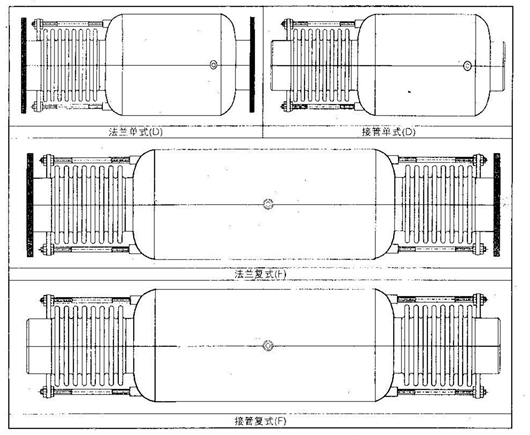

一．結構簡圖

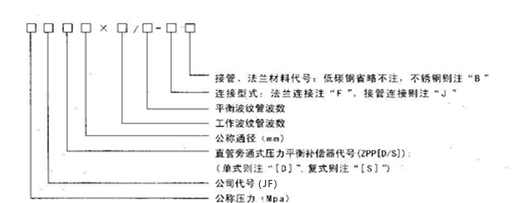

二、產品標注代號

      舉例:1.6JFZPP[D]1000×8/8F:表示公稱通徑為100(m),公稱壓力為1.6Ma波紋管總波效為16個波(工作波數:8波.平衡波數8波).碳锎接管連接的直管旁通式壓力平衡波紋補償器。

三、設計依據和設計條件

1、設計依據:GB12777-1999《金屬波紋管膨脹節通用技術條件》;美國《EJMA》標準第五、六版;同時也溶入了我廠多年研究制造的經驗。

2、設計條件:

通徑:DN65~1000mm;

設計壓力:0-25Mpa;

設計溫度:+350℃(使用溫度≤450℃)

法蘭標準:JB81-59;

許用疲勞壽命:根據CJ「3016-93《城市供熱用波紋補償器》規定,許用壽命為200次

3、如果您有特殊的要求,請參照“選型說明”或向我們技術人員提供條件和要求,我們竭誠為您服務,滿足您的需要。

四、選型說明

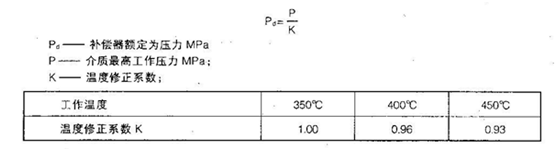

補償器的額定壓力P

1、如果介質濕度濕度不超過350℃,就用介質最高壓力作為補償器額定壓力Pa,不必額外加大造成不必要的浪費。如果介質溫度在350℃~450℃,材料強度有下降,需考慮溫度修正。即：

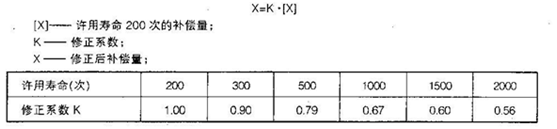

2、許用疲勞壽命

       樣本中產品許用疲勞壽命200次設計,這對一般的供熱管網已足夠了,相當于20~40年的壽命。如果某些場合要求的滿伸縮次數要比200次多,需對樣本中的許用補償量加以修正：

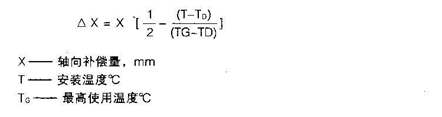

3、補償器預變形量計算

      為了使補償器處于個良好的工作位置和減少管架受力,可對補償器在安裝前進行“預變形補償器的軸向預變形量△X由下式確定:

To—最低使用溫度℃

△Ⅹ為正值時,表示“預拉”?！邦A(yù)變形”是否進行由系統設計確定,若用戶需要只要在合同上注明預變形量,我們可按“預變形”長度交付補償器。

4、直管旁通式壓力平衡型補償器對支座的作用力的計算

軸向彈性力:Fx=Kx?(fX)

軸向剛度,N/mm

:軸向?qū)嶋H變形量,mmR

f;計算系數,當預變形時f=1/2,不進行預變形時,f=1

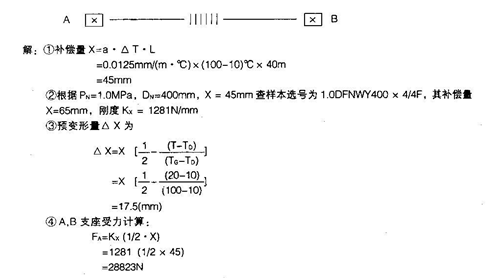

5、應用舉例

      通徑為400mm的一段熱水管道長40m,介質壓力為1.0MPa,工作溫度為100℃,安裝溫度為20℃,最低工作溫度為10℃,試選擇補償器型號,并計算支架受力。
